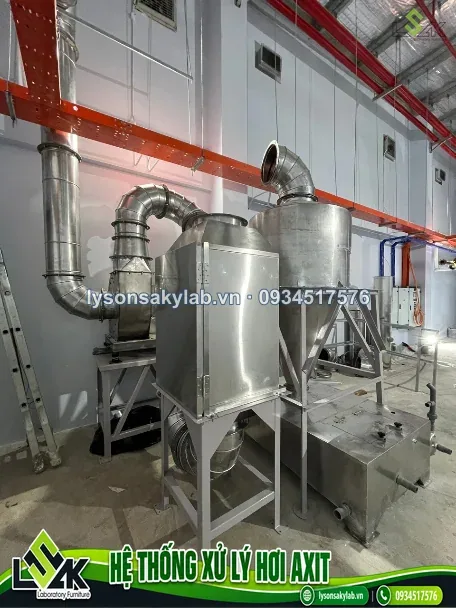

Hệ thống xử lý hơi axit là phương án quan trọng để hỗ trợ kiểm soát khí thải phát sinh trong môi trường có hơi axit, hơi dung môi và hơi hóa chất. Cấu hình gồm quạt ly tâm INOX 304, cyclone ướt, bộ lọc carbon, đường ống thải inox/PVC và tủ điều khiển được thiết kế theo hướng đồng bộ hóa toàn bộ quá trình hút - xử lý - xả thải.
Giới thiệu về bối cảnh lắp đặt
Thông số đầu vào cho thấy đây là một hệ thống xử lý khí có yêu cầu chống ăn mòn, cần phối hợp giữa phần hút, phần rửa khí và phần hấp phụ than hoạt tính. Từng hạng mục như quạt 5 HP, cyclone ướt 800x2000(DxH), bộ lọc carbon 1200x600x600mm và đường ống inox 304 D300 đều có vai trò riêng trong chuỗi vận hành.
Điểm đáng chú ý là hệ thống còn có thùng chứa nước SUS 304, bơm nước rửa khí và tuyến ống PVC dài đến khoảng 24 mét, nên phần layout và kỹ thuật thi công phải xử lý tốt vấn đề áp suất, độ kín và khả năng bảo trì.
Để đối chiếu với cấu hình xử lý được tích hợp trực tiếp tại vị trí thao tác, có thể xem sản phẩm tủ hút khí độc kết hợp bộ xử lý khí thải.
Giải pháp kỹ thuật theo từng nhóm hạng mục
1. Nhóm hút và tạo lưu lượng
- Quạt ly tâm 5 HP (3.75 Kw) INOX 304, vòng quay 1400r/min, lưu lượng 4,000 m3/h.
- Áp suất 900~600Pa cho thấy hệ thống cần được tính toán kỹ theo tổng trở đường ống và phụ kiện.
- 3phase/380V/50Hz, motor mới 100% và bảo hành 12 tháng là các dữ liệu cần giữ nguyên khi triển khai.
2. Nhóm xử lý ướt và tuần hoàn nước

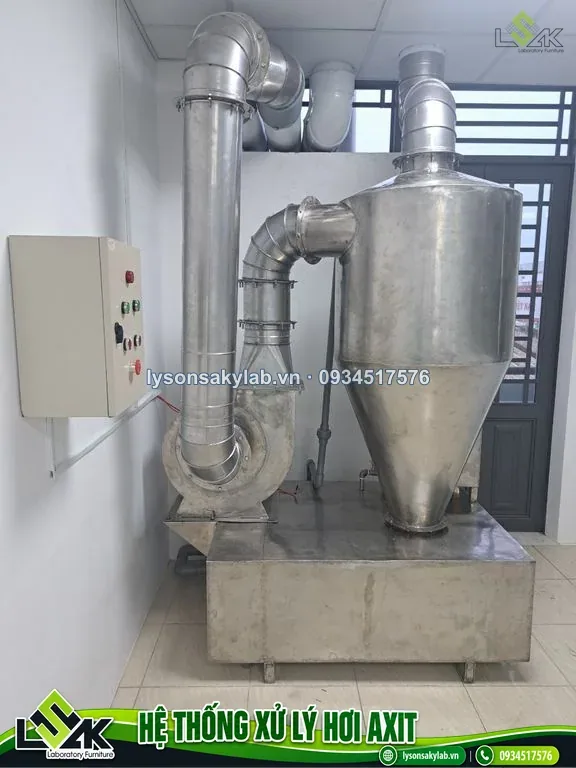

- Cyclone ướt 800x2000(DxH) kết hợp bơm nước rửa khí 1.5Hp/1phase/220V/50Hz.
- Thùng chứa nước SUS 304 1500x1500x300(LxWxH), dày 2mm, có phao cấp ngắt nước tự động và van xả đáy.
- Nước có hòa lẫn kiềm NaOH nên vật liệu và các chi tiết tiếp xúc nước cần ưu tiên khả năng chống ăn mòn.
Để hiểu thêm nguyên lý lựa chọn tháp rửa, vật liệu hấp thụ và điều kiện vận hành, tham khảo bài tư vấn thiết kế hệ thống xử lý khí thải bằng phương pháp hấp thụ.
3. Nhóm hấp phụ và hoàn thiện khí thải
- Bộ lọc carbon 1200x600x600mm (DxRxC), thân nhựa PVC.
- Bên trong có 6 tấm lọc carbon và phin lọc than hoạt tính để hỗ trợ lọc hơi dung môi, hơi hóa chất phòng thí nghiệm.
- Khu vực này nên bố trí thuận tiện để thay lõi lọc và kiểm tra định kỳ.
4. Nhóm ống gió, xả thải và phụ kiện
- Ống thải inox 304 D300x0.8mm khoảng 08 - 10 mét.
- Co 90 độ D300x0.8mm: 4 cái, nón che mưa D700mm inox 304 dày 1mm.
- Ống gió D300 và phụ kiện inox 304 x 0.6mm gồm nối ống, măng xông, bích.
- Thi công đường ống PVC D315mm dài tối đa khoảng 24 mét với co 90 độ và nối PVC.
Tham khảo cách hệ thống hút hơi axit được bố trí, kết nối đường ống và vận hành trong công trình thi công hệ thống hút khí độc và hơi axit cho phòng thí nghiệm.
5. Nhóm điều khiển và cấp điện
- Tủ điều khiển cho 1 bơm và 1 quạt, đầy đủ nút nhấn, nút dừng khẩn, mica chỉ dẫn.
- Thiết bị khởi động từ 25A, MCCB 50A, biến tần điều khiển quạt 3.75kw.
- Cấp nguồn từ tủ điện chính về tủ điều khiển bằng dây Cadivi 2.5mm2, chiều dài dự trù khoảng 150 mét.
Một phương án ứng dụng khác có liên quan đến thu gom khí tại nguồn là công trình lắp đặt tủ đựng hóa chất tích hợp hệ thống hút khí độc.
Layout và vận hành thực tế
- Tuyến hút nên đi theo hướng ngắn, hạn chế đổi hướng gấp để giảm tổn thất áp.
- Cyclone ướt và thùng nước nên đặt gần nhau để thuận tiện tuần hoàn nước rửa khí.
- Bộ lọc carbon cần có khoảng hở thao tác để thay phin và kiểm tra lớp than hoạt tính.
- Tủ điều khiển nên đặt nơi khô ráo, dễ quan sát và thuận tiện thao tác dừng khẩn.

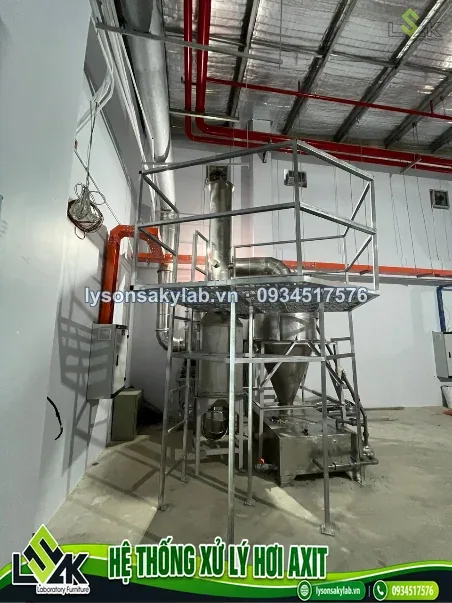

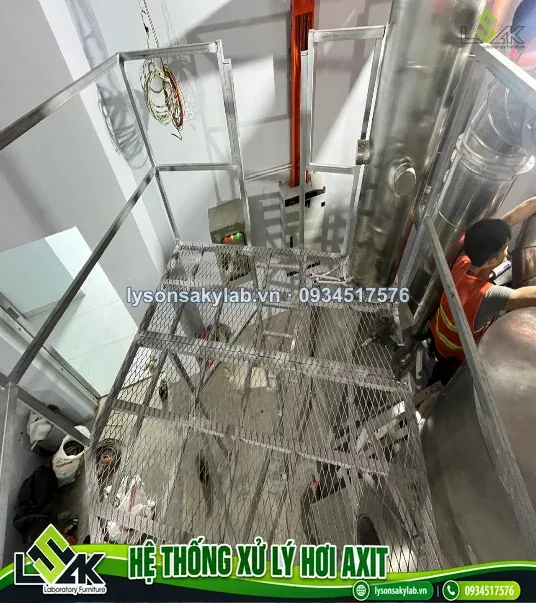

- Sàn thao tác lấy mẫu vật liệu thép CT3 kích thước 1500x1500mm, cầu thang và hạng mục vận chuyển - cẩu hạ cần được tính vào triển khai thực tế.
Hệ thống này phù hợp với nhu cầu xử lý hơi axit theo cấu hình thực tế đã cung cấp, đồng thời hỗ trợ nhà xưởng kiểm soát môi trường vận hành tốt hơn. Lý Sơn Sa Kỳ Lab có thể hỗ trợ tư vấn bố trí, thi công và hoàn thiện theo hiện trạng.
